Сухие трансформаторы c литой изоляцией

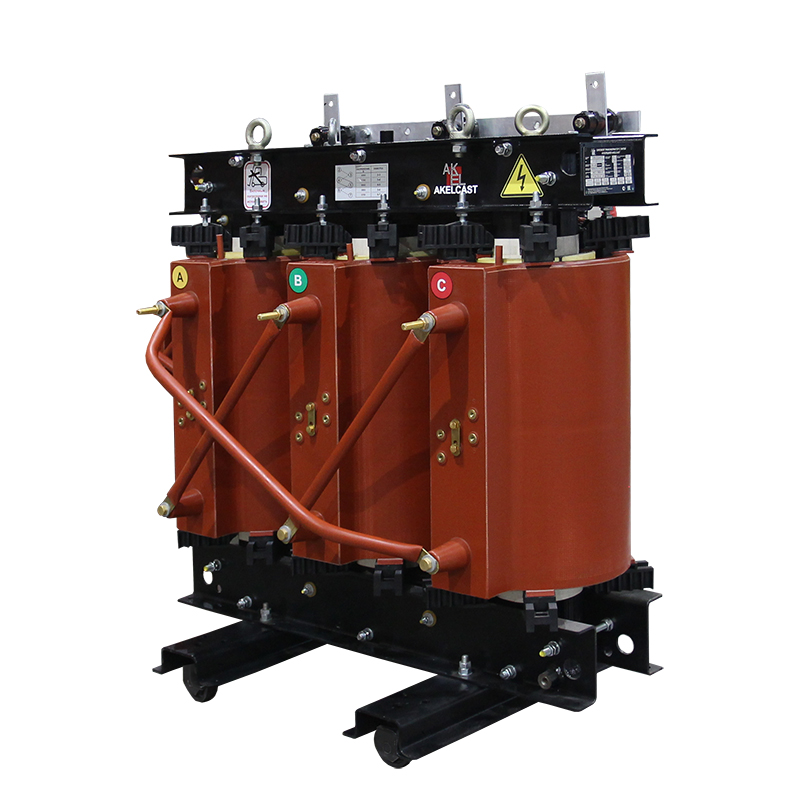

Серия ACELCAST ST
Отличительной особенностью понижающих сухих трансформаторов с литой изоляцией AKELCAST ST является малая мощность, небольшие габариты и вес, что делает их компактными и удобными в использовании. Идеально подходят для небольших помещений или помещений с ограниченной входной группой.
Мощность: 25-4000 кВА.
Класс энергоэффективности: стандарт (CoBk).
Материал обмоток ВН И НН: алюминий или медь.
Катушки соответствуют стандарту МЭК 60076-11 (Италия).
Центрирующие опоры компании Leplast (Италия).
Номинальное напряжение (стандарт): ВН — 6 кВ или 10 кВ (35кВ — по запросу) НН — 0,4 кВ.
Схема и группа соединения обмоток: D/Yн −11 или Y/Yн — 0.
Вид климатического исполнения: У (умеренный климат) — температура эксплуатации от −45 С° до +40 С°.
Категория размещения: «3» — для работы в закрытом помещении.
Скачать каталог "Сухие трансформаторы ACELCAST ST"

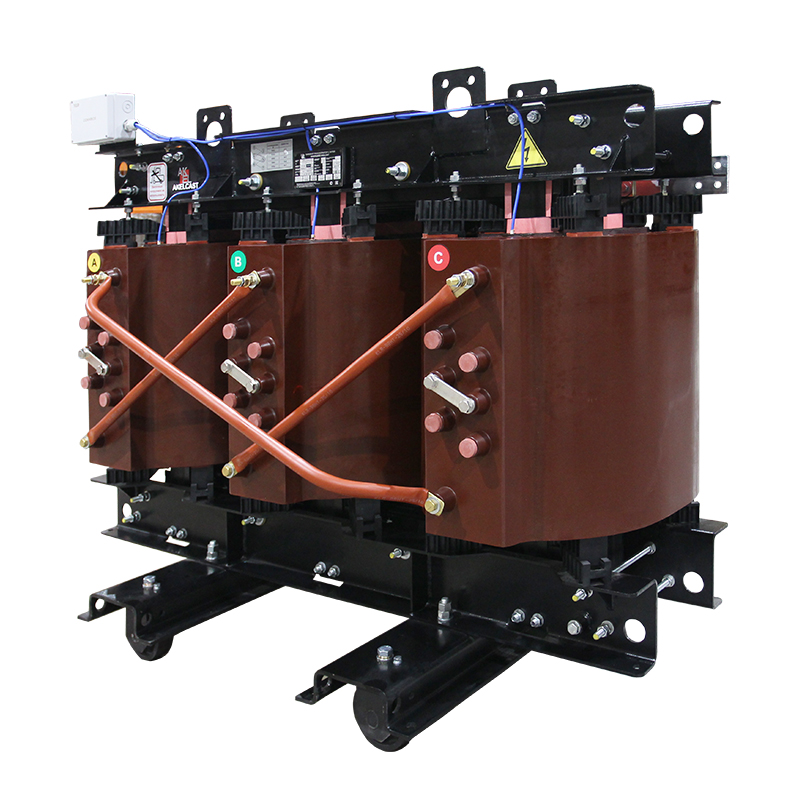

Серия ACELCAST LS
Отличительной особенностью понижающих сухих трансформаторов с литой изоляцией AKELCAST LS является овальная конструкция обмоток ВН и НН. За счет такой конструкции трансформаторы имеют уменьшенную высоту, что позволяет использовать их в помещениях с ограниченной высотой или низкой входной группой. Новая линейка AKELCAST LSR поставляется с низкогабаритными обмотками круглой формы и вертикальными вентиляционными каналами. Терминал — выводы НН трансформатора ACELCAST LS выполнены из лужёной меди с тиснением, что позволяет подключать к ним как медные, так и алюминиевые шины без применения переходных пластин. Тиснение выводов НН обеспечивает более плотный электрический контакт между выводом НН и шиной, уменьшая переходное сопротивление. Это минимизирует нагрев проводников в месте соединения. Специальный кожух Compact IP21/31 для AKELCAST LS на 25% компактнее стандартного исполнения, который возможно окрасить в любой цвет.
- Мощность: 100-6300 кВА
- Класс энергоэффективности: стандарт (CoBk), энергоэффективный (BoBk)
- Уменьшенная высота изделия за счет овальной формы катушек
- Материал обмоток ВН И НН: алюминий или медь
- Катушки соответствуют стандарту МЭК 60076-11 (Корея)Центрирующие опоры компании Leplast (Италия)
- Номинальное напряжение (стандарт): ВН — 6 кВ или 10 кВ (35кВ — по запросу) НН — 0,4 кВ.
- Схема и группа соединения обмоток: D/Yн −11 или Y/Yн — 0.
- Вид климатического исполнения: У (умеренный климат) — температура эксплуатации от −45 С° до +40 С°.
- Категория размещения: «3» — для работы в закрытом помещении.
Скачать каталог "Сухие трансформаторы ACELCAST LS"

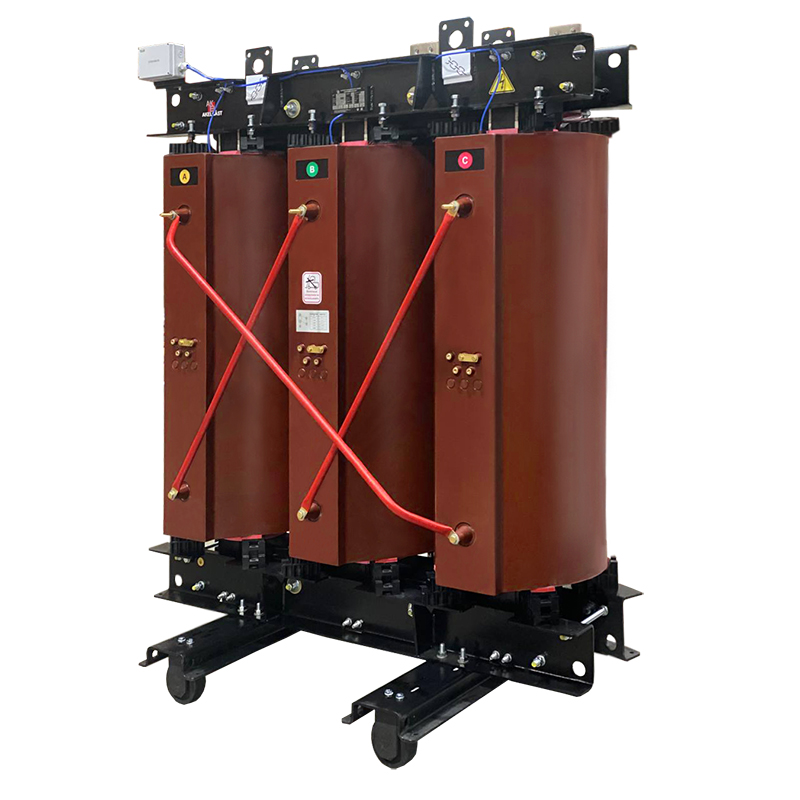

Серия ACELCAST
AKELCAST — это энергоэффективный распределительный сухой трансформатор с литой изоляцией, разработанный для эффективной передачи электроэнергии в диапазоне мощностей от 630 до 4000 кВА. Применение материалов более высокого класса позволяет снизить потери холостого хода и короткого замыкания.
Данная линейка трансформаторов представлена в двух классах: энергоэффективный (BoBk) и сверх энергоэффективный (AoAk), что позволяет пользователям выбирать оптимальное решение в зависимости от потребностей и требований к энергоэффективности. Магнитные системы сухих трансформаторов AKELCAST выполняются по современной системе шихтовки Step-lap (анизотропная сталь). Использование этой технологии позволяет не только уменьшать потери холостого хода, но и уменьшать шум, создаваемый трансформатором в процессе работы. Пониженный уровень шума позволяет максимально приближать подстанции к потребителям, сокращая длину линий более низких уровней напряжения, и, следовательно, уменьшать потери электроэнергии в распределительных сетях.
- Мощность: 630-4000 кВА
- Класс энергоэффективности: энергоэффективный (BoBk), сверх энергоэффективный (AoAk)
- Материал обмоток ВН И НН: алюминий
- Катушки соответствуют стандарту МЭК 60076-11 (Испания)
- Центрирующие опоры компании Leplast (Италия)
- Номинальное напряжение (стандарт): ВН — 6 кВ или 10 кВ (35кВ — по запросу) НН — 0,4 кВ.
- Схема и группа соединения обмоток: D/Yн −11 или Y/Yн — 0.
- Вид климатического исполнения: У (умеренный климат) — температура эксплуатации от −45 С° до +40 С°.
- Категория размещения: «3» — для работы в закрытом помещении
Скачать каталог "Сухие трансформаторы ACELCAST"

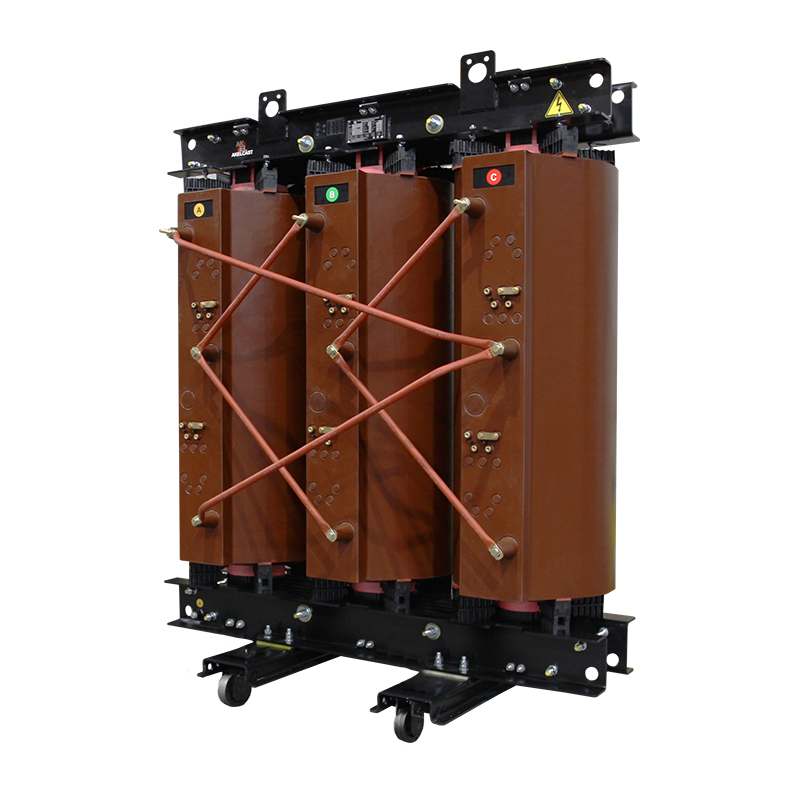

Серия ACELCAST ТСП (ТСЗП)
Трансформаторы по нестандартными параметрам:
- Энергосберегающие трансформаторы
- Нестандартное напряжение ВН и НН
- Регулирование ПБВ, отличающееся от +/-2×2,5%
- Нестандартные схемы и группы соединений
- Заданные значения потерь ХХ и КЗ
- Сниженный ток ХХ
- Нестандартное Uk
- Класс нагревостойкости обмоток H
- Нетиповое расположение вводов ВН и НН
- Ограничение по размерам
- Специфическая колея
Для заказа доступны все виды преобразовательных силовых трансформаторов:
- Трансформаторы для систем возбуждения турбо- и гидрогенераторов;
- Трансформаторы для питания электроприводов буровых установок;
- Трансформаторы для питания полупроводниковых преобразователей тяговых подстанций городского электрического транспорта (трамвай, троллейбус, метро);
- Трансформаторы для работы в выпрямительных агрегатах, в электроустановках, входящих в систему тягового электроснабжения железных дорог;
- Трансформаторы для питания электроприводов постоянного тока;
- Трансформаторы для питания электроприводов переменного тока.
Скачать каталог "Сухие трансформаторы ACELCAST ТСП (ТСЗП)"
Все трансформаторы имеют сертификаты соответствия и изготавливаются в соответствии с требованиями ГОСТ Р 54827-2011 (МЭК 60076-11:2004), ГОСТ Р 52719-2007, ГОСТ 16772-77, ТУ 27.11.4-001-15897177-2021. Каждый трансформатор проходит приемо-сдаточные испытания в аттестованной испытательной лаборатории. По предварительному согласованию с клиентом возможно присутствие на испытаниях заказанного трансформатора.

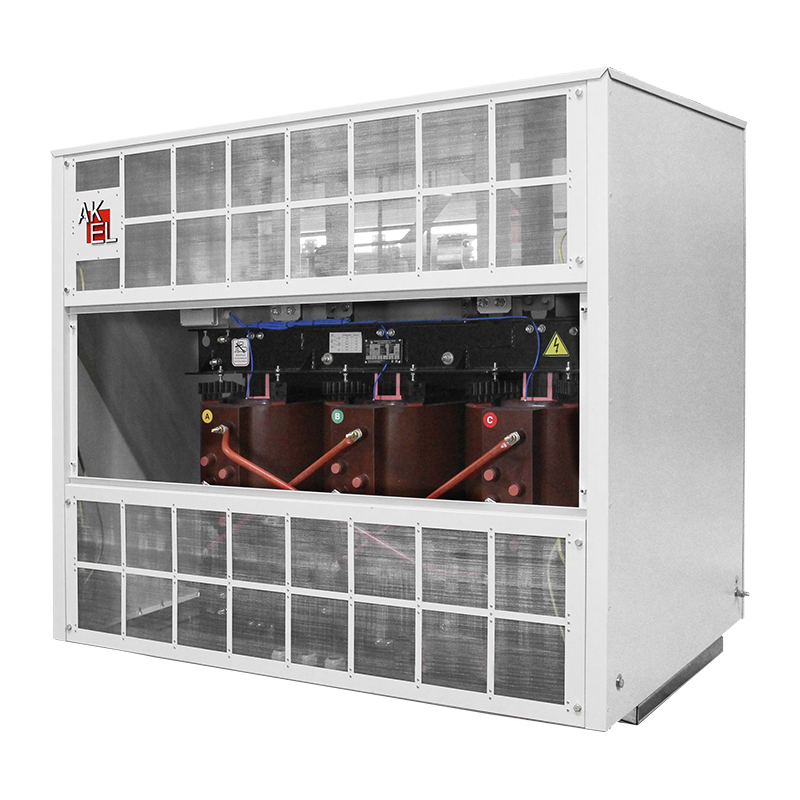

Трансформатор можно заказать в защитном кожухе, соответствующем ГОСТ 14524-96, со степенью защиты IP31.
Кожухи оснащены вентиляционными отверстиями, которые обеспечивают более эффективное охлаждение. Для обеспечения двойной защиты от коррозии кожухи покрываются порошковой краской. Изделие можно окрасить в любой цвет из палитры RAL, или выбрать эко-кожух, выполненный из неокрашенной оцинкованной стали. Такой кожух отличается относительно невысокой стоимостью.
Ввод шин и кабелей к трансформатору с защитным кожухом может осуществляться сверху, сбоку или снизу. Благодаря складским запасам мы можем поставить трансформатор с кожухом от 30 дней, с расширенной гарантией до 5 лет.
